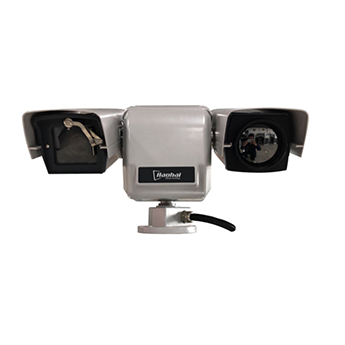

林海卫士热成像双光谱摄像机
HH160(M23342-0H0B00)
- 双侧载云台，单IP系统，热成像和可见光双视频输出
- 具备前端深度学习AI算法，可用于森林防火、应急、渔港等行业场景
- 支持3D云台控制，WEB端和平台端实现图像框选居中放大
- 支持预置点、巡航组、苹果皮、螺旋等多种巡航策略，巡航支持守望功能
- 水平360°连续旋转，垂直-90°～+90°
- 重量轻，安装便捷，整机重量约13KG
产品概述
PROCUCT OVERVIEW应用领域：
智慧城市、道路交通、轨道交通、能源电力、重大危险源、环保水利、景区监控。
功能特点：
? 单IP系统，实现热成像和可见光双路视频输出。
? 设备支持3D云台控制，WEB端和平台端实现图像框选居中放大。
? 支持预置点、巡航组、苹果皮、螺旋等多种巡航扫描模式。
? 支持守望功能，守望时间到达后自动启动巡航，无需人工干预。
? 前端双模式识别，可进行热成像高温报警、可见光烟雾识别报警。
? 热成像内置林火测温识别算法，报准率更高。
? 内置双引擎算力单元，支持深度学习AI算法导入，可用于不同行业场景，算法可定制。
? 识别具备火点锁定、视窗同步、太阳防灼伤、干扰源屏蔽功能。
? 支持防抖功能，解决环境振动所引起的图像抖动、模糊问题，体验感更优。
? 多层镀膜高透玻璃，防尘、防水，防结雾、防结霜，镜头图像同轴度误差≤1/10。
? 全金属外壳，采用?？榛峁股杓疲谀Ｗ橐惶寤?、集成化设计，方便安装维护。
? 云台传动采用高精全齿轮传动，定位精度±0.2°。
? 防护舱体标配加热、雨刷，内置风扇。
? 支持宽电压供电，额定电源电压的±20％范围内正常工作。
? 浪涌符合GB/T 17626.5-2019，电磁兼容、绝缘电阻、抗电强度，符合 GA/T 1127-2013，在全天 24 小时连续工作情况下，寿命≥3 年。
技术参数
SPECIFICATION
| ||
产品型号 | HH160(M23342-0H0B00) | |
热成像 | 传感器类型 | 氧化钒非制冷焦平面探测器 |
响应波段 | 8~14μm | |
NETD | <40 mk(@25°C,F#=1.0) | |
最大成像尺寸 | 384*288 | |
像元 | 12μm | |
镜头焦距 | 75mm F1.0 | |
伪彩色 | 白热，黑热，彩虹，铁红，琥珀，冰火等多种伪彩色 | |
可见光 | 焦距 | 7-300mm高清镜头，42倍光学变倍，支持自动聚焦 |
传感器类型 | 1/2.8″ CMOS图像传感器 | |
有效像素 | 200万像素实时高清 | |
最低照度 | 彩色:0.005 Lux @(F1.4,AGC ON);黑白:0.001Lux @(F1.4,AGC ON) | |
视频压缩 | H.265/H.264/MPEG4/MJPEG视频格式，持视频码率32Kbps～16Mbps，60Hz30帧/秒 | |
可见光成像功能 | 支持电子/光学透雾、自动聚焦、自动白平衡、背光补偿、强光抑制、超宽动态、3D数字降噪、支持电子防抖、日夜转换 | |
防护仓 | 视窗 | 双视窗设计，红外高效增透光学玻璃，透过率＞98％ |
防护等级 | 防护等级IP66 | |
云台功能 | 水平范围 | 360°连续旋转 |
水平速度 | 0.1°/S ～ 60°/s | |
垂直范围 | -90°～+90° | |
垂直速度 | 0.1°/S ～ 30°/s | |
预置点个数 | ≥200个 | |
巡航模式 | 预置位、削苹果皮巡航、螺旋巡航、组合巡航、自动扫描 | |
角度回传 | 支持实时角度回传 | |
3D功能 | 支持3D控制 | |
主控核心 | 算力 | 高达10.4Tops@INT8 算力 |
RAM | 内存≥8GB | |
存储 | 存储≥8GB | |
处理核心 | 四核ARM Cortex A55@1.4GHz | |
接口 | 网络协议 | HTTP,HTTPS,FTP,SMTP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP等多种网络协议 |
RS485控制接口 | 支持PELCO-P和PELCO-D协议，波特率2400、4800、9600、19200可定制 | |
网络接口 | 10M/100M自适应以太网口 | |
应用编程接口 | 支持软件集成的开放式API，支持标准的ONVIF、GB28181协议，支持SDK和第三方平台接入 | |
本地存储 | 内置Micro SD卡插槽，支持Micro SD卡（最大支持128 G） | |
系统参数 | 输入电源范围 | AC24V±25％，50/60Hz；DC30V±20％ |
功率 | 巡航功耗≤40 W，整机最大峰值功耗≤80 W | |
环境指标 | 工作温度：-40℃～+75℃ | |
湿度：＜90％RH | ||
防盐雾：在PH值6.5～7.2，连续喷雾48小时，表面无变化 | ||
防护等级 | IP防护等级：整机IP66 | |
防雷击浪涌：符合GB/T17626.5-2019电源口四级标准，4000V（线对地4000V，线对线2000V）；其他口二级标准，2000V（线对地2000V，线对线1000V）； | ||
整机重量 | 约13kg | |
整机尺寸 | 458mm（L）*333mm（W）*267mm（H） | |
